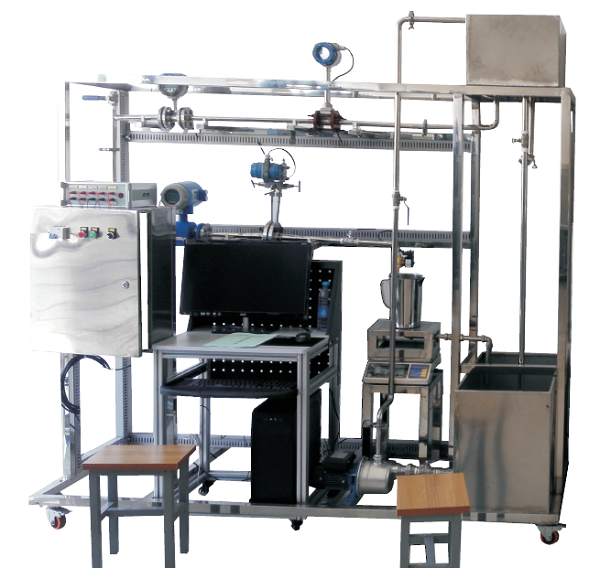

液體流量儀表標定實驗裝置,液體流量儀表標定實驗設備
2022-07-05 08:24
是生產與科學試驗中的重要參數，不論是工業生產還是科學試驗都需要進行流量的測量，以核算過程或設備的生產能力及各部分流量所占的比例，以便對過程或設備作出評價。目前，測量流量的儀表大致可分為三類，即速度法、體積法和質量流量法。
雖然各種流量儀表在出廠前都進行了流量標定，建立了流量刻度標尺，但是在實驗室或生產上應用時，工作介質、壓強、溫度等操作條件往往和原來標定時的條件不同。為了精確地使用流量計，則需要在使用之前進行現場校準工作。
主要采用稱重法，對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據，經過串口傳輸給計算機使用；完成實時數據讀取，數據計算和數據存儲，歷史數據查詢以及實時曲線繪制，并實現流量計標定。
二、液體流量儀表標定實驗裝置,液體流量儀表標定實驗設備,液體流量儀表標定實驗臺技術參數：
1、流量范圍：1～10m3/h
2、壓力：1.6MPa介質：水
3、儀表測量精度：0.5級
4、電源：440V 16A
5、輸出信號：4～20mA
6、渦街流量計，檢測介質溫度-20~250℃，精度等級：液體≤1%，測量范圍液體3~60m3/h,可正偏。
7、渦輪流量計，檢測介質溫度-20~120℃，精度等級：≤0.5%，測量范圍4~40 m3/h。
8、電磁流量計，檢測介質溫度-15~100℃，精度等級：≤0.5%，最大測量流量70 m3/h
9、板孔流量計，檢測介質溫度-15~250℃，精度等級：≤1%，公稱壓力2.5MPa.
10、功能齊全，使用方便，數據采集過程全部由計算機控制，達到數據顯示和繪圖同步進行
三、液體流量儀表標定實驗裝置,液體流量儀表標定實驗設備,液體流量儀表標定實驗臺配置清單：
| 序號 | 名 稱 | 型 號 規 格 | 數量 |
| 一 | 水路系統 | ||
| 1 | 水泵 | 不銹鋼 | 1臺 |
| 2 | 截止閥 | 閘閥，排污閥，排氣閥，過濾器等 | 5只 |
| 3 | 管路 | 塑鋼管，接頭，不銹鋼管，法蘭，連接件 | 1套 |
| 4 | 高位水箱 | 不銹鋼 | 1只 |
| 5 | 水槽 | 不銹鋼 | 1只 |
| 6 | 機架結構 | 不銹鋼，自制 | 1套 |
| 二 | 電子稱重單元 | ||
| 1 | 電子秤 | 串口通訊，9903-15kg/9903-15kg | 1臺 |
| 2 | 稱量筒 | 不銹鋼 | 1只 |
| 三 | 數據采集系統 | ||
| 1 | 數據采集單元 | 自制 | 1臺 |
| 2 | 數據傳輸電纜 | RS232/485，支持MODBUS協議 | 1只 |
| 3 | 信號線 | RVVP 2×0.75 | 1批 |
| 4 | 溫度傳感器 | PT100 | 2只 |
| 四 | 測量控制單元 | ||
| 1 | 計算機 | OptiPlex 380; 2009W 20英寸 HAS 寬屏顯示器 | 1套 |
| 2 | 有機玻璃板 | 具體外形尺寸見圖紙 | 1套 |
| 3 | 比例調節閥 | φ20 | 1只 |
| 4 | 電磁閥 | φ20 | 2只 |
| 5 | 電氣輔材 | 空氣開關，漏電保護器，電線，光電隔離模塊，線槽 | 1套 |
| 五 | 待校準流量計 | ||
| 1 | 孔板流量計 | φ20 一體化孔板流量計 | 1套 |
| 2 | 渦街流量計 | φ20 LUGB系列渦街流量計典型產品 | 1套 |
| 3 | 渦輪流量計 | φ20 LW系列液體渦輪流量計 | 1套 |
| 4 | 電磁流量計 | φ20 LD系列電磁流量計典型產品 | 1套 |
