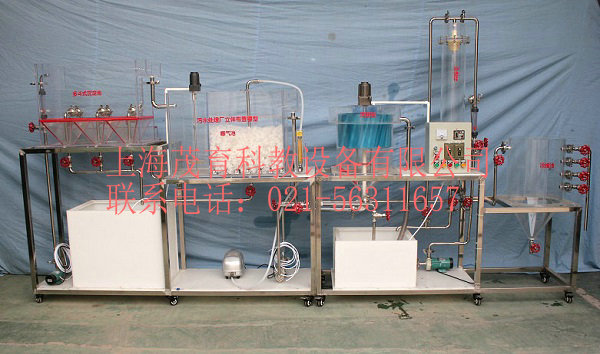

裝置包括污水處理廠工藝的所有組成，其處理技術單元的排列原則是先易后難，易于去除較大顆粒物及懸浮物的，如格柵、沉砂、加藥混凝、初沉池等工藝排列于前，而以去除溶解性有機物為目的的活性污泥法排列其后，過濾消毒去除病原菌的則排列在最后。
希望通過本裝置對污水處理廠工藝的認識，使學生達到以下目的：
（1）了解污水處理廠的構造和主要工藝參數；
（2）對不同成分污水的處理效果進行分析與研究。
二、污水處理廠立體布置模型,污水處理廠立體布置模型裝置,污水處理廠立體布置模型設備主要技術指標及參數：
1、環(huán)境溫度：5℃～40℃
2、處理水量：10～20L/h
3、設計進、出水水質：
進水BOD5 170～340mg/L 出水17～50 mg/L
進水CODCY 300～500mg/L 出水30～60 mg/L
進水SS 80～160mg/L 出水8～25 mg/L
進水pH值 6～8 出水6～8
4、裝置外形尺寸：2200mm×500mm×1600mm
5、工作電源：AC220V±10%、50Hz，單相三線制，功率1100W，安全保護：具有接地保護、漏電保護、過流保護、
三、污水處理廠立體布置模型,污水處理廠立體布置模型裝置,污水處理廠立體布置模型設備主要參數及配置：
1、原水箱1只：白色PP板材質、厚度10mm，400×400×500mm、底板上安裝有放空閥，方便將水排凈；
2、清水箱1只：白色PP板材質、厚度10mm，250×400×450mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率15W、轉速120rpm）、（含調速器1只）
4、多斗式初沉池：透明有機玻璃材質、壁厚10mm，350×300×450mm
5、曝氣池：透明有機玻璃材質、壁厚10mm，600×400×600mm、帶微孔曝氣管、
6、幅流式沉淀池：透明有機玻璃材質、壁厚8mm，Ø300×450mm； 帶刮泥裝置、污泥回流泵；
7、壓力砂濾罐、透明有機玻璃材質、壁厚6mm，Ø150×1000mm；
8、角錐農縮池：透明有機玻璃材質、壁厚8mm，Ø 300×400mm；帶污泥回流泵；
9、防腐蝕提升磁力水泵2臺、流量：27～32（L/min)、揚程：3.1～4.3（m）功率20W；
10、空氣壓縮機1臺（電源 220V 、功率550W、最大氣量：36L/min，氣量容積8L）、
11、防腐蝕污泥回流泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
12、流量測量與調節(jié)：進水液體流量計2個：量程6-60L/H，
13、流量測量與調節(jié)：氣體流量計1個：量程400~4000L/h、
14、實驗臺面（白色10mm厚PP板）、
15、電源控制系統(tǒng)：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
16、配套UPVC連接管道和閥門（中財品牌）。
17、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
3D軟件界面并有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫。
