礦井電氣漏電保護實訓裝置,礦井電氣漏電保護實訓設備
2022-06-29 07:44

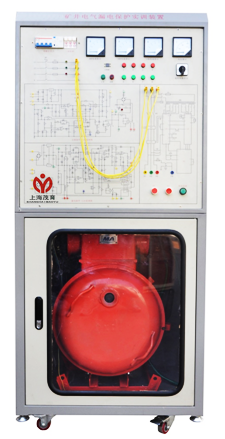

1、功能概述：根據實際的煤礦用的漏電保護裝置的電氣線路進行設計的，工作原理和功能與實際礦井應用的一樣。裝置中人為設置了多個常見故障點，學員通過本裝置的培訓掌握漏電保護裝置的故障檢測與維修，使學員了解熟悉故障的檢測方法和維修技能。本裝置適用于礦山電類專業及相關工種的技能培訓、煤礦安全崗前培訓，以及礦山維修電工的等級考核。本裝置采用柜式結構，由安裝有礦井電氣漏電保護的電氣線路、試驗電路、電容電流補償電路面板組成，結構新穎、布局合理。
二、礦井電氣漏電保護實訓裝置,礦井電氣漏電保護實訓設備,礦井電氣漏電保護實訓臺實訓項目：
1、熟悉礦井電氣漏電保護裝置的工作原理
2、熟悉礦井電氣漏電保護裝置的常見故障的排除方法
在煤礦供電系統中接地保護、漏電保護和過流保護，通常稱為煤礦井下電氣網絡的三大保護，漏電保護的主要作用是：防止人身觸電；不間斷地監視井下采區低壓電網的絕緣狀態，以便及時采取措施，防止其絕緣進一步惡化；減少漏電電流引起瓦斯、煤塵爆炸的危險，防止因漏電電流引爆電雷管；防止短路電流所產生的電弧燒穿隔爆型電氣設備的外殼,或使其外殼的溫度升高超過危險值，引起瓦斯、煤塵爆炸；預防電纜和電氣設備因漏電引起的相間短路故障。
三、礦井電氣漏電保護實訓裝置,礦井電氣漏電保護實訓設備,礦井電氣漏電保護實訓臺技術性能及配置：
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 1 | 礦井電氣漏電保護實訓裝置 | 1臺 | ||
| 2 | 礦用隔爆型電氣漏電保護裝置實物 | 1臺 | ||
| 3 | 兆歐表 | ZC25-1000V | 1只 | |
| 4 | 萬用表 | MF47 | 1只 | |
| 5 | 示波器 | 20MHz | 1臺 |
