液壓元件拆裝實訓臺,液壓元件拆裝實訓裝置,液壓元件拆裝實訓設備
2022-06-28 10:53

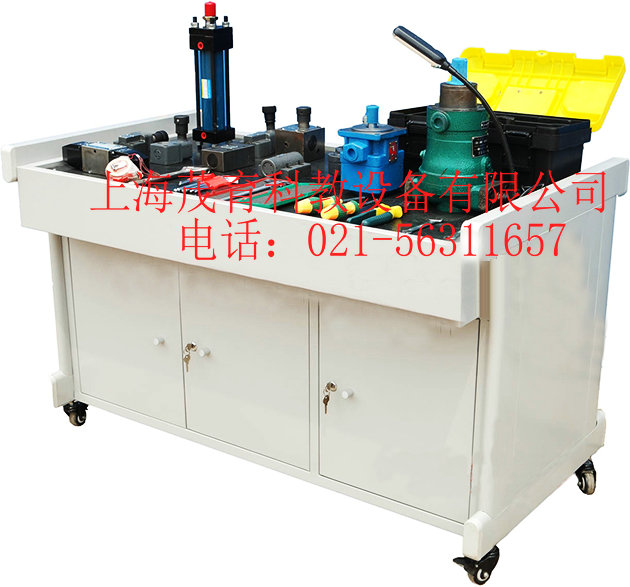

本實訓臺采用金屬框架制作，配有抽屜（帶鎖）尺寸為:1400mm×700mm×750mm臺面上鋪設防靜電皮墊，同時臺面上設有日光燈、小元器件盒。另外配備拆裝用的所有工具（螺絲刀、內六角、呆扳手、手套等）
二、液壓元件拆裝實訓臺,液壓元件拆裝實訓裝置,液壓元件拆裝實訓設備拆裝實訓內容：
1、齒輪泵拆裝測量與原理分析
2、柱塞泵拆裝與原理分析
3、葉片泵拆裝與原理分析
4、執(zhí)行元件的拆裝(液壓缸 液壓馬達)
5、方向閥的拆裝與閥工作原理分析(電磁換向閥)
6、溢流閥的拆裝與原理分析
7、壓力閥的拆裝(各類溢流閥,減壓閥,壓力繼電器,順序閥)
8、流量閥的拆裝與原理分析(調速閥,節(jié)流閥)
三、液壓元件拆裝實訓臺,液壓元件拆裝實訓裝置,液壓元件拆裝實訓設備配置清單：
| 序號 | 名稱 | 型號 | 數(shù)量 | 備注 |
| 1 | 低壓齒輪泵 | CB-B4 | 2 | |
| 2 | 葉片泵 | YPB-10B | 1 | |
| 4 | 直動式溢流閥 | MYDH | 1 | |
| 6 | 高壓溢流閥 | MY-10 | 1 | |
| 7 | 減壓閥 | J-10B | 1 | |
| 8 | 節(jié)流閥 | L-10B | 1 | |
| 9 | 單向閥 | I-10B | 1 | |
| 10 | 電磁換向閥 | 24E-10B-DV24 | 1 | |
| 11 | 高壓換向閥 | 3WE6A-220V | 1 | |
| 12 | 單出桿雙作用液壓油缸 | φ50/25-125 | 1 | |
| 13 | 變量柱塞泵 | SCY14-1B | 1 | |
| 14 | 葉片馬達 | FQ | 1 | |
| 15 | 壓力繼電器 | HX | 1 | |
| 16 | 調速閥 | Q型調速閥 | 1 | |
| 17 | 拆裝工具 | 內六角扳手一套、活動扳手二把、螺絲刀一把、老虎鉗一把、鋼皮尺一根、內卡一只 | 1 |
