模擬電視發射塔實驗說明書

一、實驗目的
學會利用PLC構成一個電波發射模擬光圈。
二、實驗器材
1.可編程控制器實驗臺1臺
2.PLC-DEMO0014模擬電視發射塔演示板1塊
3.PC機或FX-20P-E編程器(自備)1臺
4.編程電纜1根
5.自鎖式連接導線(或扁平線)若干根

三、實驗原理與實驗步驟

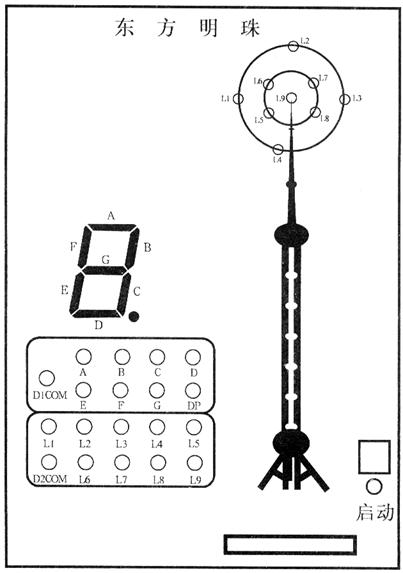

1.模擬電視發射塔演示板結構如圖14.1所示。
2.本實驗利用1個LED7段顯示數碼管和9個LED發光管來設計發射塔。數碼管顯示數字,發光管顯示信號輸出。
3.控制要求:
1)首先合上啟動按鈕,數碼管顯示為1-8循環顯示,L9亮。
2)再過一秒,L9滅,L5亮;一秒后L5滅,L6亮;一秒后L6滅,L7亮;一秒后L7滅,L8亮。
3)再過一秒,L8滅,L1亮;一秒后L1滅,L2亮;一秒后L2滅,L3亮;一秒后L3滅,L4亮,一秒后,L4滅。
4)過兩秒后,全燈亮一秒,然后全滅。
5)程序又循環開始。
4.實驗步驟:
1)打開實驗臺電源,編程器與PLC連接。
2)根據具體情況編制輸入程序,并檢查是否正確。
3)按圖14.2接線,實驗臺與PLC=DOME014連接,并檢查連線是否正確。
4)按下啟動按鈕,觀察運行結果。
四.設計程序清單

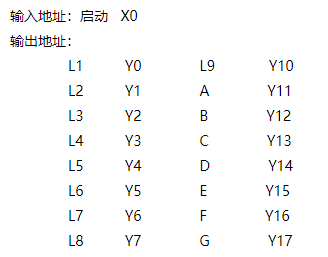

I/O地址分配:

指令表

0 LD X000
1 ANI M20
2 OUT M1
3 LD M1
4 OR Y010
5 AND X000
6 ANI M20
7 OUT Y010
8 ANI Y004
9 OUT T1 K5
12 LD M1
13 OR Y010
14 AND X000
15 ANI M20
16 ANI M9
17 ORI X000
18 OUT Y012
19 LD M1
20 OR Y010
21 AND X000
22 ANI M20
23 ANI M2
24 ORI X000
25 OUT Y013
26 LD T1
27 OR Y004
28 AND X000
29 ANI M20
30 OUT Y004
31 MPS
32 ANI Y005
33 OUT M2
34 MRD
35 ANI M17
36 OUT Y017
37 MPP
38 ANI Y005
39 OUT T2 K5
42 LD T1
43 OR Y004
44 AND X000
45 ANI M20
46 ANI M7
47 ANI M11
48 ORI X000
49 OUT Y014
50 LD T1
51 OR Y004
52 AND X000
53 ANI M20
54 ANI M3
55 ANI M13
56 ORI X000
57 OUT Y015
58 LD T1
59 OR Y004
60 AND X000
61 ANI M20
62 ANI M5
63 ORI X000
64 OUT Y011
65 LD T2
66 OR Y005
67 AND X000
68 ANI M20
69 OUT Y005
70 MPS
71 ANI M4
72 OUT M3
73 MPP
74 ANI Y006
75 OUT T3 K5
78 LD T3
79 OR Y006
80 AND X000
81 ANI M20
82 OUT Y006
83 MPS
84 ANI M6
85 OUT M5
86 MRD
87 ANI M8
88 OUT M7
89 MPP
90 ANI Y007
91 OUT T4 K5
94 LD T3
95 OR Y006
96 AND X000
97 ANI M20
98 ANI M15
99 ORI X000
100 OUT Y016
101 LD T4
102 OR Y007
103 AND X000
104 ANI M20
105 OUT Y007
106 OUT M6
107 MPS
108 ANI M10
109 OUT M9
110 MPP
111 OUT M8
112 OUT T5 K5
115 LD T5
116 OR Y000
117 AND X000
118 ANI M20
119 OUT Y000
120 MPS

121 ANI Y001
122 OUT T6 K5
125 MPP
126 OUT M4
127 LD T6
128 OR Y001
129 AND X000
130 ANI M20
131 OUT Y001
132 OUT M10
133 MPS
134 ANI M12
135 OUT M11
136 MRD
137 ANI M14
138 OUT M13
139 MRD
140 ANI M16
141 OUT M15
142 MRD
143 ANI M18
144 OUT M17
145 MPP
146 ANI Y002
147 OUT T7 K5
150 LD T7
151 OR Y002
152 AND X000
153 ANI M20

154 OUT Y002
155 OUT M12
156 MPS
157 ANI Y003
158 OUT M14
159 MPP
160 OUT M16
161 MPS
162 ANI Y003
163 OUT T8 K5
166 MPP
167 OUT M18
168 LD T8
169 OR Y003
170 AND X000
171 ANI M20
172 OUT Y003
173 ANI T10
174 OUT T9 K5
177 LD T9
178 OR M20
179 AND X000
180 ANI T10
181 OUT M20
182 OUT T10 K5
185 OUT M21
186 LD T10
187 ZRST M1 M21
192 END
梯形圖

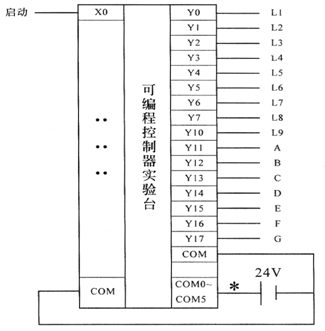

接線圖

※FX系列的輸出繼電器的公共端:FX2N-32MR為COM0~COM4;FX2N-48MR為COM0~COM5;FX1N-60MR為COM0~COM7
