一、實驗目的
1.了解熱電阻輸入時溫度變送器的接線方法。
2.熟悉溫度變送器的結構原理。
3.掌握熱電阻輸入時，溫度變送器的調整及校驗方法。
二、實驗器材
1.溫度變送器0.5級4~20mA 1臺
2.ZX35和ZX36標準電阻0.2級各1臺
3.XMZA-3101型智能數顯儀1臺
4.小螺絲刀1把
5.導線若干
6.自帶計算器

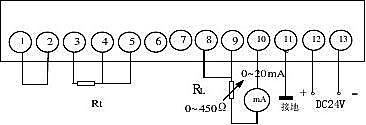

三、實驗線路圖

四、實驗原理
本實驗用標準電阻箱代替熱電阻，給溫度變送器各校驗點輸入標準電阻值，同時觀察記錄智能數顯儀的輸出電流值，利用誤差理論計算溫度變送器的精度等級，校驗溫度變送器是否合格。
五、實驗步驟
1.根據溫度測量范圍選擇熱電阻（定分度號，從“溫度與電阻轉換表”中查出與上下限溫度相對應的熱電阻值，分別用R1和R2表示，其差值ΔR=R2－R1 (即量程范圍）。用標準電阻箱輸入量程R1的電阻信號，調節“調節零點遷移”電位器，將輸出電流調整為4mA。再輸入量程R2的電阻信號，調節“量程”電位器，將輸出電流調整為20mA。反復調整數次，直到“零點”和“量程”均調好為止。
2.逐步增加輸入信號，用標準電阻箱輸入量程R1、R1+ΔR*25%、R1+ΔR*50%、R1+ΔR*75% 、R2的電阻信號值，測出相應輸出電流值Iz，然后再逐步減小輸入信號，測出相應輸出電流值I f。反復做兩次。
六、數據處理

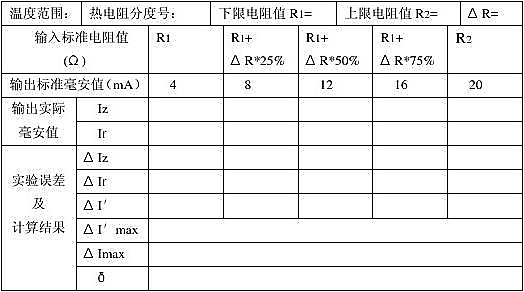

1.將實驗所得數據填于下表。
2.確定溫度變送器的精度等級。
δ=(ΔImax/ A上－A下)×100%

3.實驗結果是否達到要求？
七、問題討論
1.為什么實驗時一定要先確定測量范圍及熱電阻分度號？熱電偶輸入時是否也是這樣？
2.若測量范圍下限為零時R1=？測量范圍下限不為零時R1=？

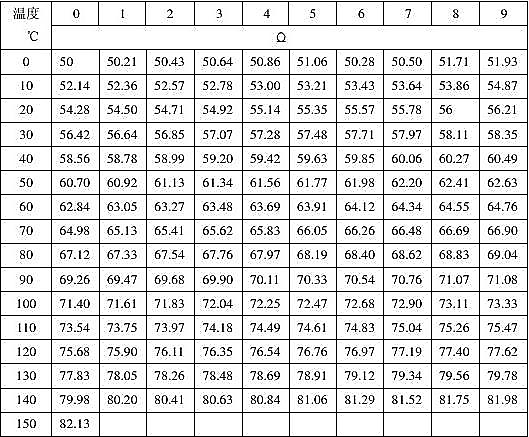

附錄銅電阻溫度與電阻換算表分度號：Cu0
