PLC多種液體混合裝置實驗

PLC多種液體混合裝置-實驗目的：
1、掌握攪拌器PLC的基本原理。
2、掌握置位、復位、步進指令的使用。

二、PLC多種液體混合裝置實驗-實驗器材：

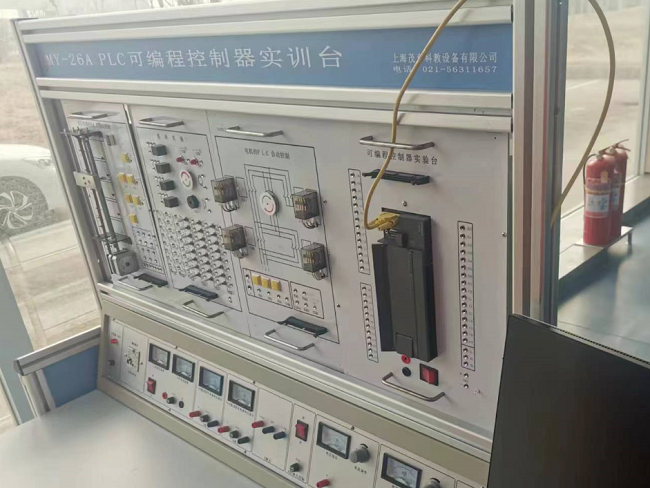

1、PLC-2型可編程控制器實驗臺	1臺
2、攪拌器PLC控制演示板	1塊
3、PC機或手持編程器	1臺
4、編程電纜	1根
5、自鎖式連接導線	若干

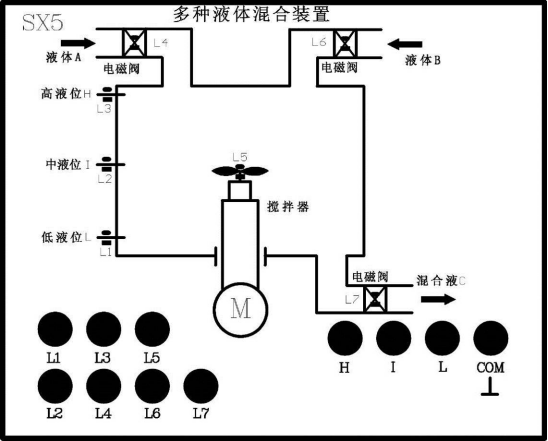

                                                            圖1.1
三、實驗原理與實驗步驟：
1、攪拌器PLC控制演示板結構如圖1.1所示。
2、圖中H、I、L為夜面?zhèn)鞲衅鳎�當液面到達此位置時（指示燈亮），傳感器發出信號，PLC收到信號后控制電磁閥或攪拌電機工作，X1、X2、X3為三個電磁閥，M為攪拌電機。
3、本演示裝置利用LED指示燈模擬攪拌器各點的工作狀態，如電磁閥的開閉狀態、液面到位信號，攪拌電機工作用LED閃爍來表示。同時采用定時器來模擬液面上升/下降。
4、控制要求：
（1）初始狀態各閥門關閉，傳感器H、I、L為OFF。
（2）按下啟動按鈕定時器開始計時，同時閥門X1打開，開始注入液體A，1S后到達液面L，低液位顯示L1亮（即傳感器L=ON），3S后液面到達I，中液位顯示L2亮（傳感器I=ON），控制閥X1關閉、閥X2打開注入液體B，再經過3S后，液面到達H，高液位顯示L3=ON（傳感器H=ON），控制X2關閉、攪拌電機開始工作，3S后攪拌結束，閥X3打開，液面下降，7S后液體放空閥X3關閉，一周工作結束，按啟動閥X1打開繼續工作。
5、實驗步驟：
（1）打開PLC-2型實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）實驗臺與實驗模塊連接，X0接實驗臺上的按鈕P0，檢查連
線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、設計程序清單：
1、I/O地址分配清單

輸入地址：	啟動	I0.0	H	I0.2
	I	I0.3	L	I0.4
輸出地址：	L1	Q0.0	L2	Q0.1
	L3	Q0.2	L4	Q0.3
	L5	Q0.4	L6	Q0.5
	L7	Q0.6



---
