熱能制冷綜合設計室簡介

熱能制冷綜合設計室主要承擔城市熱能應用技術、制冷與空調技術等專業的課程報告、畢業設計、繪圖、設計、造價方面的實訓內容。
一、主要承擔專業課程：
實訓室主要資料有《實用供熱空調設計手冊》、《地面輻射供暖技術規程JGJ142 — 2004》、《全國統一安裝工程預算定額(第3冊)(GYD-203-2000)》、《"節能系列圖集暖通空調、動力專業（一）（二）合訂本"》等。
二、建設目的：
以行業規范、標準和工程案例作為教學資源，模擬工作環境，培訓學生繪圖與識圖、負荷計算、編寫施工方案、編制材料清單、編制預算等工作技能，使學生具備暖通行業助理設計員、繪圖員、助理造價員等崗位的能力，為頂崗實習和就業打下基礎。
三、主要設備儀器：

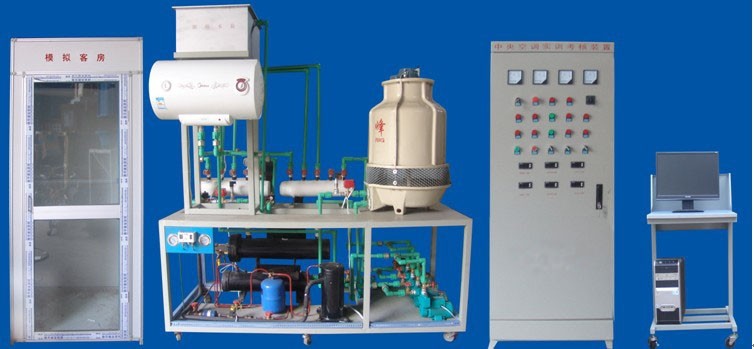

1、MY-88 現代建筑暖通綜合實訓裝置

本裝置是按照職業及本科院校的教學和實訓要求研發的產品。本裝置將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本裝置能單獨演示中央空調夏天制冷、冬天制熱循環。適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控制、電氣技術應用、制冷空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。

系統特點：

1）控制器采用可編程控制器，擁有成熟的專業技術和廣闊的市場背影，產品緊貼實際應用和先進技術，實用性強

2）控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制

3）控制系統能體現真實的供水系統，有自動和手動控制兩種方式，當自動控制失效時，系統由手動控制方式運行

4）控制對象采用不銹鋼、鋁型材等組成，保證不生銹、不易老化；模擬現實生活中的大廳和房間，動力系統由專用水泵構成，其中2臺冷卻水水泵、1臺換熱水泵、2臺冷凍水水泵，能夠?qū)崿F(xiàn)給模擬大廳和模擬房間制冷和供暖的水系統循環。

技術參數：

1）輸入電源：三相五線～380V±10% 50Hz

2）制冷劑/用量：R22 2kg

3）風機盤管：350m3/h

4）外形尺寸：00cm×200cm×210cm

5）冷卻循環水泵：38L/min 揚程10米

6）冷凍循環水泵：38L/min 揚程10米

7）供熱循環水泵：38L/min 揚程10米

8）模擬鍋爐：功率：1500W 容量：60L

9）系統保護：具有高低壓力、過熱保護裝置

10）安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
