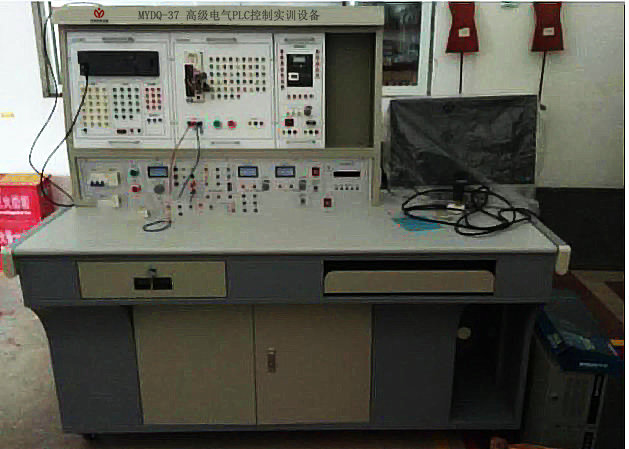

MYDQ-37高級電氣PLC控制實訓設備

高級電氣PLC控制實訓設備-產品簡介：
1、設備組成
高級電氣實訓臺主要由PC機、電氣控制柜、電機工作臺以及控制軟件組成。
2、技術參數：

技術規格	單位	參數
工作臺尺寸: 長寬高	mm	18005001800
交流電源	380AV/220AV,50HZ
變頻器	1000W
三相異步交流電動機	350W/AC380V
隨機附件	1.PC與PLC編程電纜；2.PLC編程軟件
隨機資料	1.使用說明書；2.實驗指導書

3、設備特點：
1）覆蓋面廣，綜合性強。實驗內容涉及機械、電氣、計算機技術、通訊技術等方面，通過實驗，可大大拓寬學生知識面，增強其綜合能力。
2）起點高，內容新。教學實驗設備采用新型的控制元器件和機械零部件，運用了當今先進的、流行的控制技術和控制手段，不僅能掌握基本的實驗技能技巧、培養動手能力，而且還可以掌握先進的機電控制技術方法和控制手段，了解機電一體化等專業的現狀和發展方向。
3）各功能部件開放性好。控制電柜和機械工作臺的元器件、零部件、檢測元件等，一目了然，有利于加深學生的感性認識。
4）實戰性強。實驗過程接近實際機電產品的組裝調試過程，每一個實驗由學生自己動手接線、編制程序、調試，直至達到要求為止。
5）分區式結構，模塊式設計。各種分區，既相對獨立，又可以相互組合。這種分區式結構，不僅可完成基本的實驗項目，而且還為學生提供了創新性設計的平臺。
二、設備清單：

名稱	規格型號	數量	單位	備注
PC機	硬盤1T,I5處理器，8G內存，主板帶串口，22寸液晶顯示器，帶光電鼠標、鍵盤	1	臺	研華
電氣控制柜（臺）	西門子：S7-200 CPU226，AC/DC/RLY,	1	塊	西門子
	模擬量輸入輸出模塊	1	塊	西門子
	三相交流變頻器SINAMICS,v20 1.1kw	1	臺	西門子
	伺服驅動器LXM23CU07M3X	1	套	施耐德
	施耐德低壓電氣元件	若干
實訓掛箱	桁架式搬運機械演示系統	1	套
實訓掛箱	十字路口交通信號燈控制演示	1	套
實驗工作臺	國產750w三相交流380v異步電機	1	臺
實驗工作臺	伺服電機BCH1001O12A1C (NRV 063)	1	臺	施耐德
附帶軟件及資料	1.PC與PLC編程電纜；2.PLC編程軟件	1	套
附帶軟件及資料	3.使用說明書和電氣設備說明書；4.實驗指導書	1	套
實驗電腦桌	標準	1	臺
附件連接線	實驗連接線50CM自鎖線	50	條
	15CM自鎖線	10	條
	Ф4電機安全疊加連線	30	條

三、設備要求：
1、實訓平臺電氣設計符合《電氣設備安全設計導則(GB/T 25295-2010)》。
2、實訓平臺接線整齊、堅固、美觀。
3、實訓平臺輸入輸出電壓采用24VDC，各種指示信號電壓均采用24VDC。
4、實驗掛箱與實訓平臺可柔性對接、靈活配套使用，整體協調。
5、伺服定位工作臺采用三軸設計。
6、PLC輸入輸出連接好插件，實訓接線均采用快速插件連接。
7、電氣控制柜接線標識清洗與圖紙保持一致。
8、所有電氣產品符合3C認證。
四、功能要求：
1、三相異步電動機啟�？刂茖�(shí)驗
2、三相異步電機點動控制
3、三相異步電動機正反轉控制實驗
4、三相異步電機具有自鎖的正轉控制線路。
5、三相異步電機聯鎖的正反轉控制。
6、三相異步電機帶延時正反轉控制。
7、三相異步電機Y/△轉換起動控制。
8、三相電機自動運行控制實驗。
9、PLC控制三相異步電動機變頻調速實驗
10、PLC順序控制程序設計與調試實驗
11、PC與 PLC雙向通信程序設計與調試實驗
12、PC與 PLC兩極控制程序設計與調試實驗
13、PLC與伺服控制器程序設計與調試實驗
14、十字路口交通自動控制實驗
15、自動送料裝車系統控制實驗
16、機械手控制系統實驗
17、與、或、非邏輯功能實驗
18．定時器、計數器功能實驗
19、跳轉、分支功能實驗
20、移位寄存器實驗
21、數據處理功能實驗
22、微分、位操作實驗
23、變頻器功能參數設置與操作實驗
20、三相異步電機的變頻開環調速實驗
21、基于PLC通信方式的變頻器開環調速
22、基于PLC通訊方式的變頻器閉環調速
23、基于PLC模擬量方式的變頻器閉環調速

友情提示：
1、設備驗收：各采購單位收貨時請檢查高級電氣PLC控制實訓設備的貨品外觀，核實高級電氣PLC控制實訓設備的數量及配件，拒收處于受損狀態的設備；

2、設備質保：上海茂育將為各采購單位提供高級電氣PLC控制實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對高級電氣PLC控制實訓設備的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>高級電氣PLC控制實訓設備選型錯誤或購買高級電氣PLC控制實訓設備數量錯誤，造成設備的退換貨要求，將不被接受；

4、設備貨期：對高級電氣PLC控制實訓設備的發貨期為參考值，如您需要了解高級電氣PLC控制實訓設備的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對高級電氣PLC控制實訓設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關高級電氣PLC控制實訓設備的技術咨詢。
