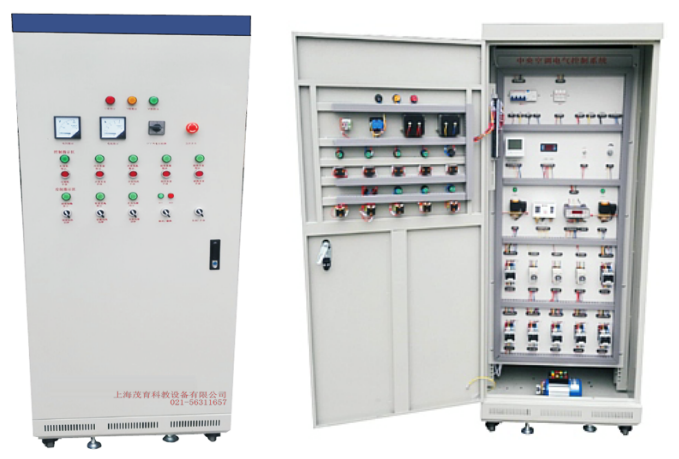

MYKT-14中央空調電氣技能實訓裝置

中央空調電氣技能實訓裝置-適合高職院校、職業學校制冷專業和非制冷類專業的《中央空調工》、《制冷設備維修工》、《制冷設備維修工技師培訓教材》的實訓教學及制冷專業初、中級工實訓考核。
二、實訓裝置特點：
1、直觀性強：部分執行設備布局于面板表面，以便學生了解小型冷庫電氣控制電路的實物結構，并可直觀地觀察相應部件的運行動作情況；還設有工作狀態指示燈，便于實訓操作
2、實訓性強：計算機設置故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
三、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重量：50kg
5.、外形尺寸：700×600×1700mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、基本配置與功能：
1、實訓柜：采用鐵質雙層亞光密紋噴塑結構裝有四個移動輪，方便移動，柜體為藍色，柜門為白色，漂亮大氣.面板為鐵質：彩色噴繪，
2、交流電壓表1：測量范圍0～500V,精度1.5級，用于監測電源電壓,提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只萬能開關，切換輸入電網電壓值。
3、電流表3只：測量范圍5A,測量在線電流
4、安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
5、電氣控制柜部分：這一部分包括控制繼電器、交流接觸器、熱保護繼電器等
6、電氣控制柜門上就是控制面板、提供各種按鈕。萬能開關、電壓表、電流表、指示燈等。柜子內提供低壓斷路器、壓力控制器、溫度控制器、時間繼電器、供液電磁閥、各種保護指示燈及各種控制按鈕等.
7、為保護設備中的系統電氣使用的各個電氣元件:如開關、電壓表、電流表、指示燈等。低壓斷路器、壓力控制器、溫度控制器、時間繼電器、供液電磁閥、各種保護指示燈及各種控制按鈕，都分別用電線連接到時了特殊的接線端子上，在使用過程中，只需要用導線直接連接，不會損壞系統中的無器件，經久耐用。
8、為了避免元件圖接線圖的丟失和損壞，柜體內電氣裝板上每一個電器元件下面都噴繪有紅色接線圖，與元件的接線圖一致，
五、考核系統：
1、計算機可監控每個學生臺考試成功與失敗。
2、具有發卷功能。
3、具有收卷功能。
4、試卷清零功能。
5、具有密碼進入功能。
6、可以對學生成功進行統計，打印等功能。
7、具有自動檢測老師臺與每學生臺的通訊情況。
8、學生輸入故障碼連繼三次錯誤，電腦自動顯示實驗失敗。
9、學生輸入故障碼三次，有一次正確電腦自動顯示實驗成功。
10、每個實驗模塊都設置有考核接口，已設置多個故障點。
11、考核裝置可對每種機型的各電路單元進行考核。
六、實訓項目：
1、中央空調電氣控制設備的認識與了解
2、中央空調電氣控制系統的運行
3、設故與排故訓練
4、認識中央空調的結構及設備的實訓
5、中央空調啟動和停止的實訓
6、中央空調的制熱運行、調節操作實訓
7、中央空調的制冷運行、調節操作實訓
8、對中央空調的運行工況及各運行參數進行檢測實訓
9、中央空調機的工作流程
10、電氣電路的設計
11、實訓操作的現場操作的區別
12、現場電路的檢修
