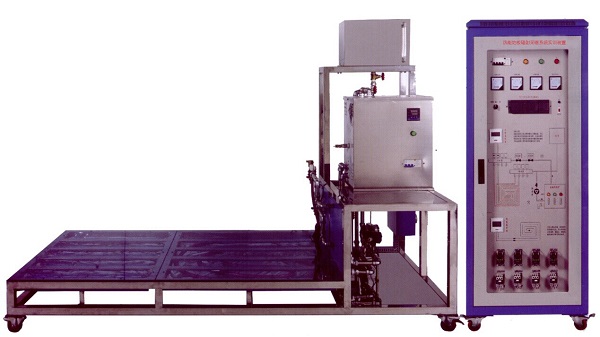

MYCN-16熱能地板輻射采暖實訓系統


一、熱能地板輻射采暖實訓系統-概述:
本裝置是將地板采暖系統微型化,采用半實物化實訓教學模式。直觀展示了地板采暖系統的系統結構、工作原理,便于教學演示講解及學生對課本知識的理解掌握。
二、系統
特 點:
1、本裝置采用敞開式結構設計,并設有多處溫度和壓力測量儀表,便于學生觀察、了解各種參數的變化情況和系統的工作狀況。
2、低溫地板輻射采暖埋管采用雙回型輔設方式。
3、采暖管材采用交連聚乙烯PEX塑料管,具有抗老化、耐腐蝕、不結垢、承壓高、無環境污染、不易滲漏、水阻力及膨脹系數小等特點。
三、技術性能:
1、輸入電源:單相三線~220V±10% 50Hz
2、工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃)  海拔<4000m
3、裝置容量:<10kVA
4、重   量:200kg
5、安全保護:設有電流型漏電保護、接地保護,安全符合相關國家標準

四、系統配置:
裝置采用鋁型材框架底座,以多層結構形式展示其內部結構,側面采用有機玻璃封板,內部管材采用塑料管。地板采暖主要由熱源、采暖地面層、采暖塑料管道和溫控系統組成,熱源采用電熱水鍋爐。
地板輻射采暖系統墊層主要由地暖專用盤管、復合保溫板、反射層(鋁箔)、組合分集水器、熱電閥和液晶溫控器、地暖剖面等構成。
1、地暖專用盤管
材質:PEX(高密度交連聚乙烯管)
性能:耐溫<100℃,內壁平滑、水阻小、不易結垢,設計使用壽命五十年以上
功能:溫水在管內循環加熱地表層,以輻射的方式向室內散熱
2、復合保溫板層
組成:聚苯乙烯(EPS) 保溫板(厚度:1mm)
功能:保溫、隔熱、防潮、隔聲
3、反射層(鋁箔)
功能:加強保溫層的防潮、防水、隔熱性能。由于鋁的導熱性好,可有效分散管內溫水所傳遞的熱量,從而使熱量均勻的散布在整個平面上,減少管路下部的局部高溫老化的影響,提高整個地暖結構層的使用壽命。
4、 組合分集水器
組成:分集水器干管(采用黃銅精密擠壓制造而成,不生銹,內外壁光滑)、自動排氣閥、卸水閥。
功能:將支管供回水分配到各個環路,同時排氣閥可以排除管內的氣體,內置調節閥可調節各環路的水流量,從而達到控制采暖溫度的目的。
五、 實訓項目:
1、 低溫地板輻射采暖系統結構及設備工作原理的了解和掌握
2、低溫地板輻射采暖系統啟動、運行和調試
3、低溫地板輻射采暖系統運行工作情況記錄、運行參數檢測
